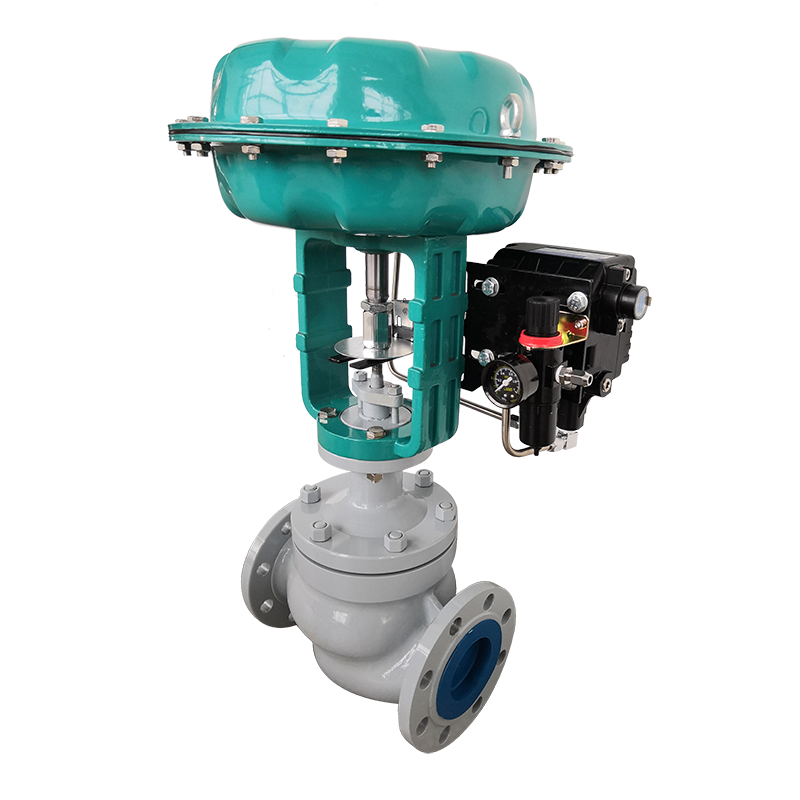

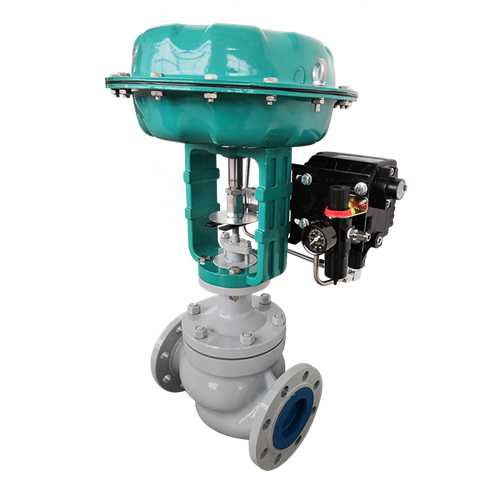

气动调节阀


气动调节阀

产品类型:调节阀

气源控制:单作用、双作用

阀体材质:碳钢

连接方式:法兰

环境温度:标准型-20℃~+70℃

介质温度:-20℃~+300℃



 QQ:2452931856/2361134893
 电话/微信:13390906260

  • 详细介绍
  • 产品参数


一、用途与特点

气动调节阀利用被调介质本身压力变化而实现自动调节,整机具有动作灵敏、控制压力波动小、节约能源的特点。

有泄压阀前压力调节型、减压用阀后压力调节型和差压调节型三大类,压力分段范围5~25000KPa,配用不同的检测执行机构,广泛应用于蒸汽、各种气体及液体减压稳压或泄压稳压的自动控制。

二、结构与原理

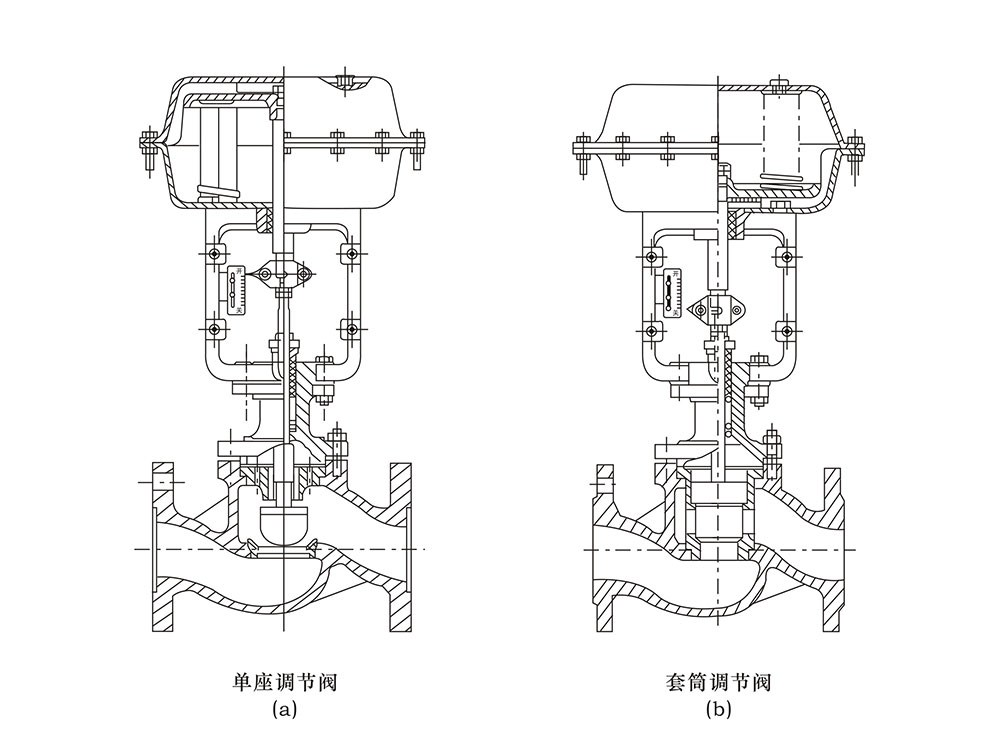

气动调节阀由阀体、执行机构及导压部件组成,其结构如下:

1.阀体 2.阀座 3.阀芯阀杆 4.阀盖 5.填料 6.调节弹簧 7.执行机构 8.套筒 9.套筒阀芯 10.取压管

工作原理:

设定点压力通过导压管传递到执行机构,使执行机构动作并与弹簧建立一个动态平衡,当设定点压力发生了改变时,平衡被破坏,弹簧产生一个力,使阀芯向上或向下移动,从而使设定点压力重新回到设定值。

三、安装与维护

1、安装

(1)检查铭牌、实物是否与设计相吻合。

(2)检查整机零件是否缺损与松动,必要时可再次进行强度、密封、泄漏与精度测试。

(3)在安装前,应对管道进行清洗,阀门入口处要有足够的直管段,并配有过滤器,阀体与管道的法兰连接,要注意同轴度。

(4)安装场地应考虑到人员设备的安全,便于操作,又有利于拆装与维护。

(5)阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重较大或有振动的场合,要用支撑架。

(6)为使自控系统失灵或检修阀门时,仍能连续生产,应设置旁路阀。旁路阀的流量特性与行程要与原来阀门选择一致。

2、维护

(1)清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。

(2)阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆卸阀座应使用专用工具。

(3)阀芯、阀座:两密封面有较小的锈斑与磨损可用机械加工的方法进行修理,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

(4)阀杆:表面损坏,只能换新。

(5)易损零件:填料、密封垫片与О形圈,每次检修时全部换新。膜片必须检查是否有预示将来可能发生裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般为2~3年。

(8)阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试。

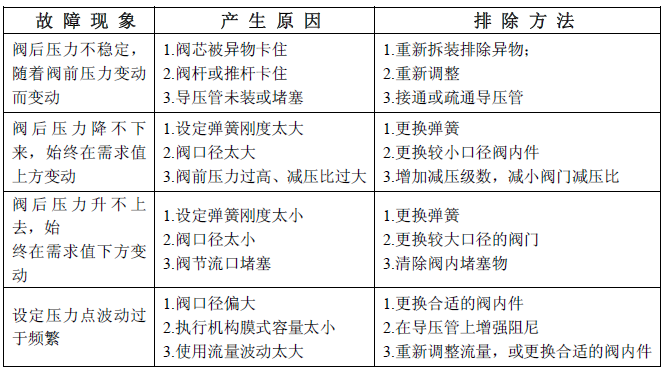

(9)常见故障及排除方法见下表。

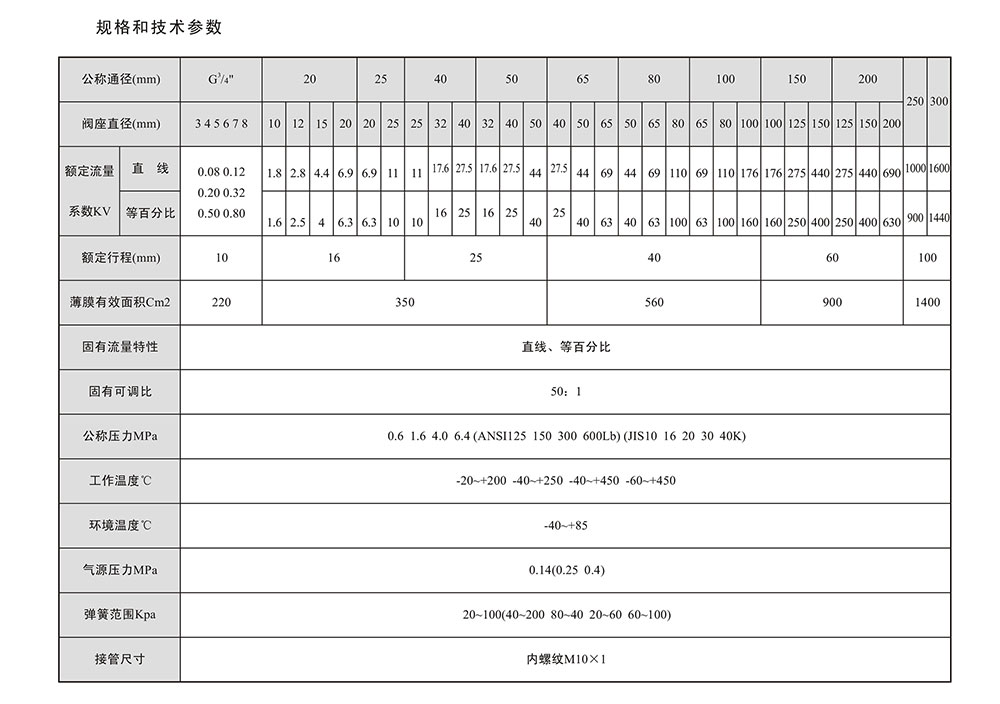

气动调节阀参数


气动调节阀
